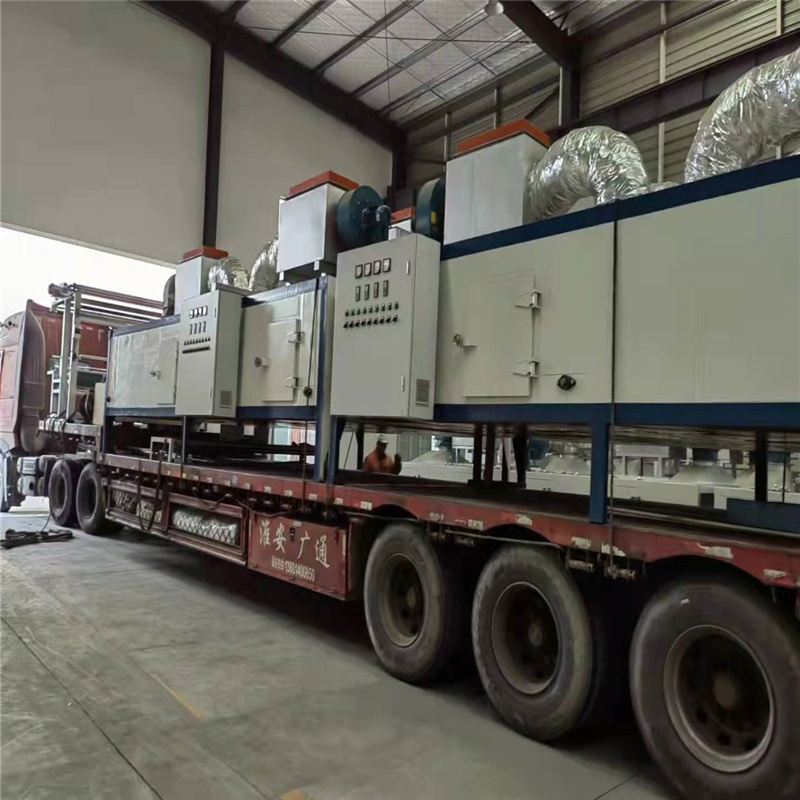

  • 新鲜出炉的扩幅定型机发货啦
  • 作者:盐城智谷电热科技有限公司   点击:620   发布日期:[2022/01/07]
  • 本实用新型的目的在于提供一种结构简单合理,可调节扩幅角度、宽度,易操作,耐腐蚀的扩幅定型机,以克服现有技术中的不足之处。

    按此目的设计的扩幅定型机,包括高温蒸汽熨斗,汽缸,扩幅定型机上设置有调整服装下装的扩幅装置。

    该装置包括设置在支架上的导轨、设置在导轨上的动滑块、设置在动滑块上的拉板、汽缸、电磁阀和调节丝杆。拉板为一对,分别对称布置,其一边呈直线形,另一边呈圆弧形;其头部设置有长条圆弧形的调节槽,中间位置开有均布的透气圆孔。拉板可为调节定型腰位、臀位尺寸的短拉板和调节定型腰位、臀位、膝位、脚位尺寸的长拉板,短拉板或长拉板为不锈钢材料制成。汽缸的气动杆与动滑块上的固定块相连接,调节丝杆与动滑块通过螺母相连接,调节丝杆的一端设置有调节手轮。

    本实用新型结构简单合理,可调节扩幅角度、宽度,易操作,且耐腐蚀。

    扩幅定型机

    本扩幅定型机,包括高温蒸汽熨斗,汽缸,本扩幅定型装置是在支架1、6之间设置有两根导轨2,动滑块3通过螺栓14固定在导轨2上。螺栓12穿过拉板9上的固定圆孔11,螺栓20通过长条圆弧形的调节槽10将拉板9固定在动滑块3上;螺栓12′穿过拉板9′上的固定圆孔11′,螺栓20′通过长条圆弧形的调节槽10′将拉板9′固定在动滑块4上。汽缸5固定在动滑块25上,该气动杆26与设置在动滑块4上的固定块24相连接,动滑块25上还设置有控制开关15、电磁阀16,动滑块25通过滑动短筒22与导轨2相接,电磁阀16与控制汽缸5的进气开关相接。调节丝杆7一端穿过支架6上的螺孔21、动滑块25底部的螺母17,用固定块18固定其端部,使其不能从螺母17中退出,但可以在螺母17、21中转动,其另一端连接调节手轮8。

    使用时,将短拉板9或长拉板19的弧形边朝外,装到动滑块2、3上,对应欲扩幅定型的牛仔裤不同部位换用不同的短拉板9或长拉板19,移动两动滑块3、4,调节其间的距离到适当,再根据裤形的要求,调整短拉板9或长拉板19上的长条圆弧形调节槽10的位置,得到合适的角度。装上欲扩幅定型的牛仔裤,按下控制开关15,启动电磁阀16、汽缸5,高温蒸汽熨斗,开始工作。由于电磁阀16的作用,汽缸5的拉伸动作是缓慢进行的,气动杆26通过设置在动滑块4上的固定块24拉动或推动动滑块4在导轨上左右移动。在短拉板9′或长拉板19′缓慢的拉动过程中,用高温蒸汽熨斗对拉伸定型中的下装进行高温加热处理,其设置在短拉板9或长拉板19上的透气圆孔13可方便的让高温蒸汽由上往下自由通过,对短拉板9或长拉板19上下的牛仔裤进行高温处理。经过拉伸、高温定型处理后,可得到适合需求的牛仔裤。由于拉板的材料为不锈钢,在高温下能够 *大程度避免被腐蚀,可极大的延长拉板的使用寿命,减少更换的次数,节约成本。

    权利要求1.一种扩幅定型机,包括高温蒸汽熨斗,汽缸,其特征是扩幅定型机上设置有调整服装下装的扩幅定型装置。

    2.根据权利要求1所述的扩幅定型机,其特征是所述扩幅定型装置包括设置在支架(1)、(6)上的导轨(2)、设置在导轨(2)上的动滑块(3)、(4)、(25)、设置在动滑块(3)、(4)上的拉板(9)、设置在动滑块(25)上的汽缸(5)、电磁阀(16)、调节丝杆(7)。

    3.根据权利要求1所述的扩幅定型机,其特征是所述拉板(9)为一对,分别对称布置,其一边呈直线形,另一边呈圆弧形;其头部设置有长条圆弧形的调节槽(10),中间位置开有均布的透气圆孔(13)。

    4.根据权利要求3所述的扩幅定型机,其特征是所述拉板(9)可为调节定型腰位、臀位尺寸的短拉板(9)和调节定型腰位、臀位、膝位、脚位尺寸的长拉板(19),短拉板(9)或长拉板(19)为不锈钢材料制成。

    5.根据权利要求1所述的扩幅定型机,其特征是汽缸(5)的气动杆(26)与动滑块(4)上的固定块(24)相连接。

    6.根据权利要求1所述的扩幅定型机,其特征是所述调节丝杆(7)与动滑块(25)通过螺母(17)相连接,调节丝杆的一端设置有调节手轮(8)。

    扩幅定型机,包括高温蒸汽熨斗,汽缸,扩幅定型机上设置有调整服装下装的扩幅定型装置。该装置包括设置在支架上的导轨、设置在导轨上的动滑块、设置在动滑块上的拉板、汽缸、电磁阀和调节丝杆。拉板为一对,分别对称布置,其一边呈直线形,另一边呈圆弧形;其头部设置有长条圆弧形的调节槽,中间位置开有均布的透气圆孔。拉板可为调节定型腰位、臀位尺寸的短拉板和调节定型腰位、臀位、膝位、脚位尺寸的长拉板,短拉板或长拉板为不锈钢材料制成。汽缸的气动杆与动滑块上的固定块相连接,调节丝杆与动滑块通过螺母相连接,调节丝杆的一端设置有调节手轮。本实用新型结构简单合理,可调节扩幅角度、宽度,易操作,且耐腐蚀。
